배관 보온재가 끊기거나 얇아요. 냉매·난방 배관 사례 비교

2026.10.19 · 캐치하자

이 글의 목차

배관 보온은 재료가 있는지뿐 아니라 끊긴 구간과 파손, 설계상 두께를 충족했는지도 살펴야 합니다. 냉매배관과 난방배관은 용도와 기준 자료가 다르므로 한 사례의 수치를 모든 배관에 대입하면 안 됩니다.

배관 겉에 감싼 재료의 역할부터 구분합니다

보온재는 배관의 열 손실이나 외부 조건에 따른 영향을 줄이는 데 관련되는 재료입니다. 냉방용 냉매배관인지 난방배관인지, 옥외인지 실내인지에 따라 확인할 내용이 달라집니다. 단순히 스펀지처럼 보인다는 이유로 같은 규격이라고 보지 마세요.

외피가 벗겨진 것인지 보온재가 없는 구간인지, 연결부에 틈이 생겼는지를 나눠 관찰합니다. 표면 사진만으로 재료의 성능 등급이나 전체 두께를 확인했다는 표현은 피합니다. 실제 제품·도면과 점검 결과가 필요합니다.

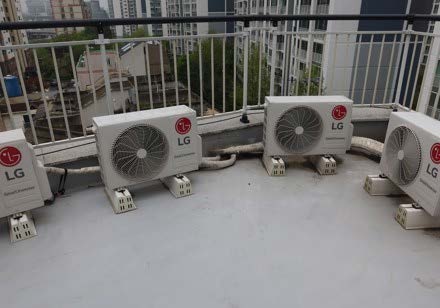

옥상 실외기에 연결된 냉매배관의 보온재가 짧거나 일부 손상됐다는 신청이 있었습니다. 조사에서도 보온재 길이 부족과 파손이 확인됐고 기능상 지장을 주는 시공하자로 판단했습니다. 이 사건은 설계 두께 비교보다 실제로 보호되지 않은 구간의 상태를 다뤘습니다.

책의 사진을 보고 주민이 옥상에 임의로 올라가거나 실외기 배관을 만질 필요는 없습니다. 관리주체에 안전한 점검과 기존 보수 기록을 문의하세요. 냉매 계통은 임의로 풀거나 누출 여부를 직접 실험할 대상이 아닙니다.

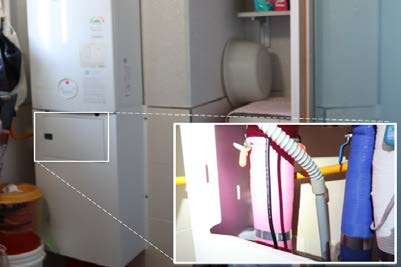

이 사건은 보일러 하부 난방배관 보온재의 규격이 설계보다 부족하다는 문제였습니다. 도면에는 두께 20㎜로 표기돼 있었고 현장에서는 15㎜로 측정돼, 설계와 다른 시공에 따른 기능상 지장을 판단했습니다. 두 수치는 해당 사건의 설계·측정값입니다.

신청인의 동파 발생 설명과 판정의 조사 근거를 구분해서 읽어야 합니다. 모든 난방배관에 무조건 20㎜가 적용된다거나 15㎜면 어디서나 같은 결과가 난다는 뜻이 아닙니다. 내 건물의 도면과 사용 조건, 실제 자재를 맞춰 확인해야 합니다.

보온재를 덧붙이는 작업이 어느 길이와 접합부를 포함하는지, 재료와 외부 마감은 무엇인지 확인합니다. 작업 전후 사진과 사용 자재 정보를 함께 보관하면 보수 범위가 분명해집니다. 실제로 열 손실이나 성능을 측정하지 않았다면 측정 결과가 있는 것처럼 쓰지 않습니다.

사진과 도면을 준비할 때 배관의 용도와 위치, 전체 경로에서 확인한 구간을 표시하세요. 눈에 보이는 일부가 정상이어도 숨은 구간이 모두 확인된 것은 아닙니다. 사례의 교훈은 동일한 규격 암기가 아니라 예정된 성능과 실제 시공을 연결해 보는 것입니다.

보온재만 감겨 있으면 정상인가요?

길이와 연결부, 손상 상태와 설계상 재료·두께도 확인해야 합니다.

난방배관은 모두 20㎜여야 하나요?

그 값은 책의 특정 사건 설계값입니다. 건물별 적용 도서와 실제 시공 조건을 확인하세요.

보온재 사진만으로 동파 원인을 알 수 있나요?

보온 상태는 단서이지만 동파의 원인과 영향은 사용·환경 조건 등 추가 확인이 필요합니다.

국토교통부 하자심사·분쟁조정위원회, 「2026 공동주택 하자분쟁 사례집」 · PDF 114, 190쪽

개별 건축물의 하자 여부·원인·책임은 자료와 현장 조건에 따라 달라질 수 있습니다. 사례집에 수록된 판단을 모든 현장에 그대로 적용하지 않습니다.

공식 자료 원문

국토교통부 하자심사·분쟁조정위원회 발행. 글에서 다룬 내용과 사례를 원문에서 확인하세요.

이 글의 근거: PDF 114, 190쪽 · 쪽수는 PDF 뷰어 기준입니다.

사례별 결론은 해당 사건의 자료와 조건에 따른 것입니다. 원문의 발행 시점과 현재 적용 기준을 구분해 확인하세요.
