주차장 램프가 가파르고 정문 진입이 어려워요. 도면과 치수를 비교한 사례

2026.10.22 · 캐치하자

이 글의 목차

차가 바닥에 닿거나 정문 회전이 어렵다면 차량 조건과 함께 실제 경사·너비를 도면과 비교해야 합니다. 사례집은 램프 경사와 방문차량 입구 차로 너비를 각각 조사해 판단했습니다.

차량 불편을 바로 도로 결함으로 단정하지 않습니다

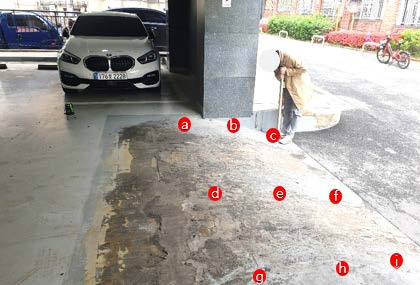

166쪽 사례 93에서는 주차장 주출입구 램프의 경사 시공 문제로 일부 차량 하부 손상이 제기됐습니다. 차종이나 적재 상태에 따라 통과 조건이 달라질 수 있으므로, 실제 불편을 기록하는 것과 도로의 시공 적정성을 확인하는 일은 구분해야 합니다.

기록에는 진입·진출 방향, 접촉 위치, 차량 상황, 발생 날짜를 적고 안전한 위치에서 전경을 남기세요. 확인하려고 차량을 반복해서 바닥에 접촉시키거나 통행 중인 램프에서 줄자를 펼쳐 측정하지 않습니다. 공용 도로의 확인은 관리 주체와 협의하는 편이 좋습니다.

조사에서는 구간의 높이와 경사도를 측정해 설계기준을 초과한 시공 상태를 확인했고, 안전·기능의 지장을 판단했습니다. 원문 일부 표기에는 수치와 설명 표현을 함께 읽어야 하는 부분이 있으므로 이 글에서는 숫자를 보편 기준으로 옮기지 않습니다.

우리 단지에는 해당 경사로 형태와 적용 시점에 맞는 설계자료 및 기준을 확인해야 합니다. 스마트폰으로 대략 잰 각도를 곧바로 법정기준 초과 증거라고 표현하지 말고, 측정 위치·방법·사용 도구와 담당자 결과를 함께 보관하세요.

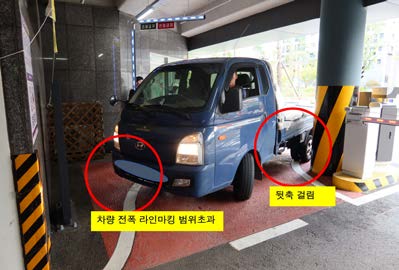

199쪽 변경시공 사례 16은 정문 방문차량 입구가 도면보다 좁게 시공된 사건입니다. 조사에서는 실제 차로 너비의 부족과 주차관제 차선 도식 등을 비교했고, 안전·기능의 지장이 있다고 판단했습니다. 램프의 기울기 사건과는 다른 치수·동선 문제입니다.

입구가 불편하다는 사진만으로 어느 부분이 도면과 다른지 알기 어렵습니다. 설계 도면, 차로 경계, 차단기와 주변 시설의 배치가 함께 필요합니다. 차선 도색과 구조물 사이 실제 너비를 섞지 않도록 조사한 구간을 표시하면 좋습니다.

하자심사 사례에서 도로의 기능 문제가 확인됐다고 모든 차량 손상이 자동으로 배상되는 것은 아닙니다. 차량 손상을 주장할 때는 발생 경위·사진·수리 자료를 따로 정리하고 원인 연결을 확인해야 합니다. 사례의 결론을 개별 손해배상 확정으로 쓰지 마세요.

보수 협의에서는 어느 구간을 조정하고 통행 조건이 어떻게 달라지는지 확인한 뒤, 작업 후 실제 측정과 관리 결과를 받아두면 좋습니다. 배수 불량이나 바닥 균열이 함께 있다면 별도 항목으로 나누어 접수해 서로 다른 문제가 하나의 도로 민원에 묻히지 않게 합니다.

차 하부가 닿으면 무조건 램프 하자인가요?

차량 조건과 실제 도로 경사·설계자료를 함께 확인해야 합니다. 접촉 사실만으로 원인을 확정할 수 없습니다.

책의 경사 수치를 우리 단지 기준으로 써도 되나요?

경사로 형태와 적용기준 시점 등을 확인해야 하므로 숫자만 그대로 가져오지 않는 것이 좋습니다.

하자 판정이면 차량 수리비도 정해지나요?

도로 상태의 판정과 차량의 개별 손해·인과관계는 별도입니다. 손상 자료와 절차를 따로 확인해야 합니다.

국토교통부 하자심사·분쟁조정위원회, 「2026 공동주택 하자분쟁 사례집」 · PDF 166, 199쪽

개별 건축물의 하자 여부·원인·책임은 자료와 현장 조건에 따라 달라질 수 있습니다. 사례집에 수록된 판단을 모든 현장에 그대로 적용하지 않습니다.

공식 자료 원문

국토교통부 하자심사·분쟁조정위원회 발행. 글에서 다룬 내용과 사례를 원문에서 확인하세요.

이 글의 근거: PDF 166, 199쪽 · 쪽수는 PDF 뷰어 기준입니다.

사례별 결론은 해당 사건의 자료와 조건에 따른 것입니다. 원문의 발행 시점과 현재 적용 기준을 구분해 확인하세요.
