피뢰설비가 도면과 달라요. 빠진 수평도체와 지지선 사례
이 글의 목차
피뢰설비는 막대가 보인다는 이유만으로 필요한 구성이 모두 시공됐다고 볼 수 없습니다. 사례집은 테라스 난간의 수평도체와 옥탑 피뢰침 지지용 지선의 누락을 각각 확인했습니다.
수평도체와 지지선은 역할이 다릅니다
186쪽 변경시공 사례 3은 최상층 테라스 안전난간에 피뢰 수평도체가 빠진 문제입니다. 188쪽 사례 5는 옥탑 피뢰침을 견고하게 고정하기 위한 지지용 지선이 없는 경우입니다. 이름은 낯설지만 전자는 피뢰설비의 도체, 후자는 지주 고정에 관련된 구성으로 구분해 읽으면 됩니다.
눈에 보이는 설비 일부만으로 전체 성능을 판단할 수는 없습니다. 입주민이 옥상에 올라가 도체를 만지거나 선을 당겨 고정을 시험하지 않습니다. 설비의 위치와 자료를 관리 주체에게 확인하고 전기·피뢰 담당자의 조사 결과를 받아보는 편이 좋습니다.
테라스 난간은 평면도와 인근 시공을 비교했습니다

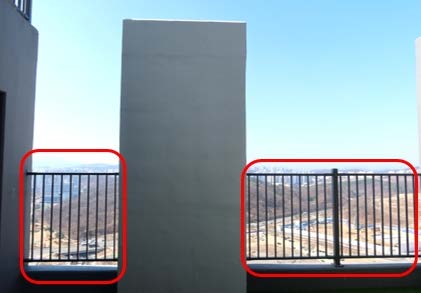

사례 3에서는 접지·피뢰설비 평면도에 표시된 설치 위치와 실제 테라스 상태를 확인했습니다. 인근 최상층 난간의 정상 시공 사진도 비교 자료로 제시됩니다. 위원회는 설계와 달리 수평도체가 시공되지 않아 안전과 기능에 지장이 있다고 판단했습니다.
다른 세대에 선이 보인다는 것만으로 우리 세대에도 반드시 같은 구성이 필요하다고 정할 수는 없습니다. 도면상 대상 위치인지, 구조와 타입이 같은지 확인해야 합니다. 비교 사진은 설계자료를 보완하는 근거이지 도면 확인을 대신하는 자료가 아닙니다.
옥탑 피뢰침은 지지용 지선의 누락을 확인했습니다

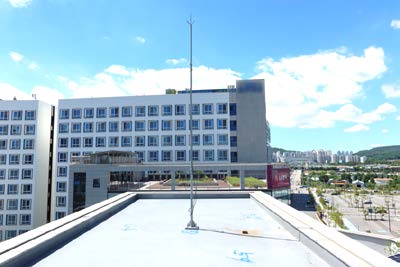

사례 5에는 인근 옥탑 피뢰침에 여러 방향으로 고정된 지선과 신청 부위의 미시공 상태가 함께 실렸습니다. 판정은 지지용 지선 누락에 따른 안전·기능 지장입니다. 실제로 피뢰침이 쓰러졌거나 낙뢰 피해가 발생했다는 사실을 더해 설명하면 안 됩니다.
사용자가 느끼는 사고 우려와 확인된 누락을 분리해 적으면 정확합니다. 설치 사진, 설계자료, 전문 점검 결과, 사업주체 답변을 모으고 미확인된 성능은 담당자에게 확인할 항목으로 남기세요. 책의 인근 고정 방향 수를 모든 설비의 일률적 설치 기준으로 쓰지 않습니다.
시공 누락 보수는 위치와 확인 결과를 남깁니다
요청서에는 어느 동·옥탑·테라스인지와 어떤 자료에 표시된 구성이 없는지를 적으세요. 보수 답변에는 추가 시공 범위, 기존 설비와의 연결·고정 확인, 작업 후 점검 결과가 포함되는지 확인하면 좋습니다. 겉으로 새 선이 달렸다는 사진만으로 전체 성능을 확정하지 않습니다.
이 글은 사례집의 개별 판단을 설명하며 현재 적용되는 피뢰설계 기준을 대신 안내하지 않습니다. 현장에 맞는 기준과 구성은 담당자가 확인해야 합니다. 전기 접지함 누수와 난간 고정 문제는 관련 글에서 서로 다른 점검 항목으로 읽을 수 있습니다.
