피난구 유도등이 도면보다 작아요. 중형·소형 변경시공 사례

2026.10.22 · 캐치하자

이 글의 목차

작동한다고 사양까지 맞는 것은 아닙니다
계통도와 공사 내역서가 근거로 제시됐습니다
비슷한 사진보다 같은 위치의 자료가 중요합니다
보수는 규격 확인과 기능 확인을 함께 남깁니다

피난구 유도등은 불이 켜지는지와 설계에 맞는 규격인지가 다른 확인 항목입니다. 사례집은 지하 계단실 유도등의 도면·내역서와 실제 설치 규격을 비교해 판단했습니다.

작동한다고 사양까지 맞는 것은 아닙니다

193쪽 변경시공 사례 10은 지하 계단실의 피난구 유도등입니다. 설계도서에는 중형으로 표시됐는데 실제로 소형이 시공됐다는 신청이 있었습니다. 유도등은 피난 위치를 안내하는 설비이므로 단순한 조명 밝기나 디자인 선호의 문제와 구분해야 합니다.

입주민은 어느 층 계단실의 어느 출구인지 위치 사진을 남기고, 관리 주체에게 설치 규격 자료를 요청할 수 있습니다. 유도등을 떼어 라벨을 확인하거나 전원을 끊어 시험하는 방식은 피합니다. 작동과 규격 확인은 소방 담당자가 확인할 범위를 나누는 것이 좋습니다.

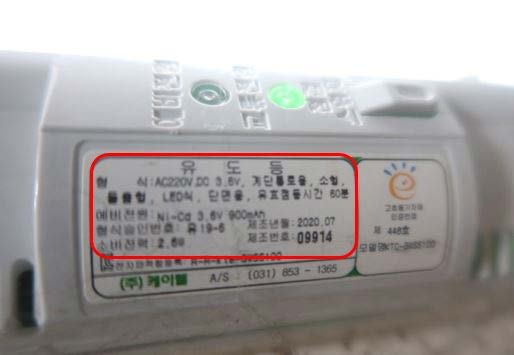

사례집에 실린 조사 자료 · 출처: 국토교통부 하자심사·분쟁조정위원회, 2026 공동주택 하자분쟁 사례집 PDF 193쪽. 사진 속 수치와 상태는 해당 사건의 기록입니다.

계통도와 공사 내역서가 근거로 제시됐습니다

조사에서는 지하 계단실 유도등 설비 계통도의 중형 표시와 전기공사 내역서의 기재 내용을 확인했습니다. 실제 설치된 유도등이 설계 규격에 미달하는 상태를 근거로 안전·기능에 지장이 있는 시공하자로 판단했습니다.

책에 실린 내역서의 제품 정보나 지속시간 표기를 모든 계단실에 적용하는 기준으로 가져오지 마세요. 우리 건물에 어떤 설계가 적용되는지, 이후 변경 내용이 있는지 확인해야 합니다. 중형이 항상 모든 장소의 의무 사양이라는 일반화도 이 사례에서 도출할 수 없습니다.

비슷한 사진보다 같은 위치의 자료가 중요합니다

유도등은 촬영 거리와 각도에 따라 크기가 달라 보일 수 있습니다. 옆 건물 제품과 사진상 크기를 비교해 규격을 확정하기보다 해당 제품 정보와 설계자료를 확인하세요. 도면의 층·위치와 현장 사진이 서로 대응되는지도 중요합니다.

기록에는 설치 위치, 도면에서 요구한 사양, 담당자가 확인한 실제 사양, 사업주체 답변을 각각 적습니다. 도면을 확보하지 못했다면 사진만으로 변경시공이라고 결론 내리지 말고 자료 요청 내역부터 남기면 좋습니다. 같은 계단실의 작동 불량도 발견했다면 별도 항목으로 구분합니다.

보수는 규격 확인과 기능 확인을 함께 남깁니다

교체 계획을 받으면 실제 교체 제품과 설치 위치가 대상 사양에 맞는지, 작업 후 점검은 어떻게 이루어지는지 확인하세요. 제품이 새것이라는 사실만으로 규격과 기능이 모두 충족됐다고 정리하지 않습니다. 관리 기록에 설치 자료와 점검 결과를 함께 보관하면 다음 점검 때도 찾기 쉽습니다.

이 글은 사례집 사건의 판단 근거를 설명하며 현재 소방설비 기준을 확정 안내하는 글이 아닙니다. 현장의 적용기준은 담당자가 확인해야 합니다. 소화설비 조작함 누수나 펌프 고장 사례와 비교하면 규격 차이와 실제 작동 문제를 나누어 이해할 수 있습니다.
