전기실 장비를 받치는 패드도 설계도면과 실제 높이·두께를 비교할 수 있는 시공 항목입니다. 사례집은 MCC 장비패드의 기초가 도면보다 부족한 상태를 확인해 판단했습니다.

장비 자체와 받침 기초는 다른 확인 대상입니다

200쪽 변경시공 사례 17은 전기실 MCC 장비패드를 다룹니다. MCC는 모터 제어와 관련된 장비이고, 장비패드는 그 아래의 받침 기초입니다. 신청인은 기초 두께가 부족해 장비 하중 지지와 안전성이 우려된다고 설명했습니다.

장비가 작동한다는 사실만으로 받침 기초가 설계에 맞는지 알 수는 없습니다. 반대로 받침이 낮아 보인다고 당장 장비가 위험하다고 단정할 수도 없습니다. 장비 사양과 도면, 실제 조사 내용을 구분해 확인하는 것이 필요합니다.

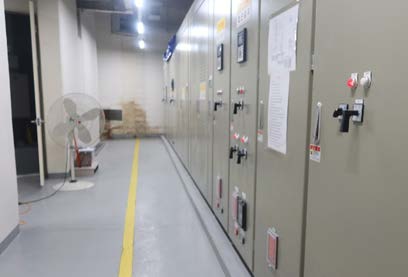

사례집에 실린 조사 자료 · 출처: 국토교통부 하자심사·분쟁조정위원회, 2026 공동주택 하자분쟁 사례집 PDF 200쪽. 사진 속 수치와 상태는 해당 사건의 기록입니다.

상세도의 두께와 현장 상태를 비교했습니다

조사에서는 상세도에 표시된 장비패드 기초 높이와 현장에서 확인한 부족한 두께를 비교했습니다. 위원회는 설계도서와 다르게 시공돼 안전·기능에 지장을 주는 시공하자로 판단했습니다. 장비 고장 발생이나 손해액까지 정한 사건으로 읽지 않아야 합니다.

책에 나온 기초 두께가 모든 전기장비 패드의 공통 기준은 아닙니다. 장비 무게·고정 방식·바닥 구성 등 조건이 달라질 수 있습니다. 숫자만 보고 우리 건물이 적합한지 계산하기보다 해당 장비와 위치에 대응하는 상세도를 요청하세요.

바닥 마감과 측정 기준을 구분해 둡니다

기초 높이는 어느 바닥면을 기준으로 재었는지에 따라 설명이 달라질 수 있습니다. 담당자가 측정한 위치·기준점·방법을 받아 사진과 연결하는 편이 좋습니다. 외부에서 보이는 높이와 내부 기초 구성까지 같은 것으로 단정하지 않습니다.

전기실에 들어가 장비 주변을 직접 측정하거나 장비를 들어 올리는 행동은 하지 않습니다. 관리 주체가 보관하는 장비 배치도, 기초 상세도, 시공 확인 자료와 점검 결과를 모으세요. 기존 보강·이설 작업이 있다면 날짜와 변경 내용을 함께 확인할 필요가 있습니다.

보강 계획과 설비 점검을 연결합니다

보수 계획을 받으면 어느 기초를 어떤 범위로 조치하고 기존 장비를 어떻게 보호하는지, 완료 후 고정·기능을 어떻게 확인하는지 설명을 요청하세요. 겉면을 덧대어 높아 보이는 상태와 필요한 지지 성능의 확인은 구별해야 합니다. 적용 공법은 해당 현장 조건을 반영해 검토할 부분입니다.

이 글은 사례집에 수록된 조사와 하자 판단을 설명합니다. 개별 장비의 구조·전기 안전을 대신 판정하지 않습니다. 같은 전기실의 배수 트렌치 미시공이나 전기함 누수는 별도 항목으로 관리하면 기초 보수 뒤에도 다른 문제가 남는지 확인하기 좋습니다.
